অ্যাপ্লিকেশন

GZV মিনিature ইলেকট্রোম্যাগনেটিক ভাইব্রেটিং ফিডারগুলি হালকা শিল্প, রাসায়নিক শিল্প, খাদ্য শিল্প এবং অন্যান্য সহ বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। এগুলি পাউডার এবং দানাদার উপকরণ খাওয়ানোর জন্য ডিজাইন করা হয়েছে, যা উৎপাদন প্রক্রিয়ায় কেন্দ্রীভূত নিয়ন্ত্রণ এবং স্বয়ংক্রিয় নিয়ন্ত্রণ সক্ষম করে।

 বৈশিষ্ট্য

মিনিature ইলেকট্রোম্যাগনেটিক ভাইব্রেটিং ফিডার একটি নতুন ধরণের ফিডিং সরঞ্জাম। অন্যান্য ফিডিং ডিভাইসের তুলনায় এর নিম্নলিখিত বৈশিষ্ট্য রয়েছে:

1) ছোট আকার, হালকা ওজন, সহজ ইনস্টলেশন এবং কম শব্দ

2) উচ্চ ফিডিং নির্ভুলতা এবং ক্ষমতা

3) কম শক্তি খরচ

4) সহজ গঠন, বহন এবং সামঞ্জস্য করা সহজ

5) ফিডার ট্রফের মধ্যে থাকা উপাদানগুলি ফিডিং প্রক্রিয়ার সময় অবিচ্ছিন্নভাবে পরিবাহিত হয়, যার ফলে ফিডারের ক্ষতি কম হয়

গঠন এবং কার্যপ্রণালী

প্রধান উপাদান

GZV এবং GZVK সিরিজের ইলেকট্রোম্যাগনেটিক ভাইব্রেটিং ফিডারের প্রধান অংশগুলি:

ছবিতে দেখানো হয়েছে, GZV এবং GZVK সিরিজের ইলেকট্রোম্যাগনেটিক ভাইব্রেশন ফিডার ফিডিং ট্রফ, ইলাস্টিক সিস্টেম, আর্মেচার, ইলেকট্রোম্যাগনেট, ইঞ্জিন বেস এবং ড্যাম্পিং স্প্রিং ইত্যাদি নিয়ে গঠিত।

ট্রফ এবং ট্রফ সংযুক্ত আর্মেচার কোয়ালিটি m1 গঠন করে, ইঞ্জিন বেস এবং কোর, কয়েল কোয়ালিটি m2 দ্বারা গঠিত। M1 এবং m2 প্লেট স্প্রিং দ্বারা সংযুক্ত। এবং সিস্টেমের অন্তর্নিহিত ফ্রিকোয়েন্সি W এবং জোরপূর্বক কম্পন ফ্রিকোয়েন্সি W টিউনিং করে, অর্থাৎ:

Z = ω/ω₀ = 0.9 ~ 0.95

সুতরাং সিস্টেমটি একটি ডাবল পার্টিকেল রেজোন্যান্স সিস্টেম গঠন করে।
সিঙ্গেল ফেজ অল্টারনেটিং কারেন্ট (এসি) সিলিকন-নিয়ন্ত্রিত রেকটিফায়ার হাফ-ওয়েভ রেকটিফায়ার পাওয়ার সাপ্লাই থেকে সোলেনয়েড কয়েলে যায়। লাইন পার হওয়ার পর, পজিটিভ হাফ সাইকেলে কয়েলে ভোল্টেজ যোগ হবে। কোর এবং আর্মেচারের মধ্যে পালস ইলেকট্রোম্যাগনেটিক ফোর্স তৈরি হয়। আয়রন কোর এবং আর্মেচার আপেক্ষিক গতি করে। তারপর ইলাস্টিক সিস্টেম শক্তি সঞ্চয় করে। নেগেটিভ হাফ সাইকেলে, ইলাস্টিক সিস্টেম শক্তি ছেড়ে দেয়, এবং আয়রন কোর এবং আর্মেচার বিপরীত আন্দোলন করে। এইভাবে ডাবল পার্টিকেলগুলি এসি ফ্রিকোয়েন্সিতে রেসিপ্রোকেটিং ভাইব্রেশন করে। যেহেতু চুট বটম এবং ম্যাগনেটের এক্সাইটেশন ফোর্স থ্রেডের মধ্যে 20 ডিগ্রি কোণ রয়েছে। সুতরাং উপাদানটি অবিচ্ছিন্ন প্যারাবোলার মতো লাফিয়ে লাফিয়ে চলে। এবং উপাদানগুলি 1/50 সেকেন্ডে উপরে এবং নিচে ছুঁড়ে ফেলা শেষ করে। তাই উপাদানগুলি অবিচ্ছিন্নভাবে সমানভাবে চলতে দেখা যায়।

কর্মক্ষমতা এবং মৌলিক প্যারামিটার

GZV সিরিজের মাইক্রো ইলেকট্রোম্যাগনেটিক ভাইব্রেশন ফিডারগুলিতে 5টি মডেল রয়েছে। বিস্তারিত আকৃতি মাত্রা, কর্মক্ষমতা এবং মৌলিক প্যারামিটারগুলির জন্য অনুগ্রহ করে নিম্নলিখিত চার্ট এবং টেবিলটি দেখুন।

                                               GZV1GZV2 অ্যাপারেন্স

আকৃতির আকার (মিমি)

GZV এর প্রযুক্তিগত প্যারামিটার

ইলেকট্রিক ক্যাবিনেট

GZV সিরিজ এবং GZVK সিরিজ মাইক্রো ইলেকট্রোম্যাগনেটিক ভাইব্রেশন ফিডারগুলি XKZV - Ⅱ এবং XKZ - 5 g2 টাইপের ইলেকট্রিক ক্যাবিনেট দিয়ে সজ্জিত, এবং পাওয়ার সুইচ, ফ্লো কন্ট্রোল নব, রেকটিফায়ার এবং ইন্ডিকেটিং কারেন্ট চেঞ্জ মিলিঅ্যামিটার সহ, এবং বাক্সের উপরে স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য কিছু জ্যাক রয়েছে। ব্যবহারকারীদের প্রয়োজন অনুযায়ী, ইলেকট্রিক ক্যাবিনেট দুটি টাইপের তৈরি করা যেতে পারে: ওয়াল হ্যাং বা ফিডিং মেশিন স্ক্রিনের মোট নিয়ন্ত্রণ।

ইলেকট্রিক ক্যাবিনেটের আকৃতি এবং মাত্রা, নিচের চার্ট এবং টেবিলটি দেখুন।

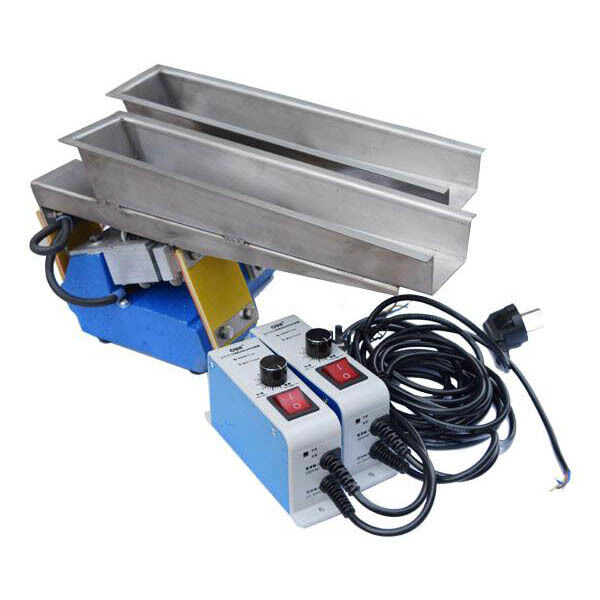

মিনিature ইলেকট্রোম্যাগনেটিক ভাইব্রেটিং ফিডার
