| উৎপত্তি স্থল: | নিংবো চীন (মেইনল্যান্ড) |
| পরিচিতিমুলক নাম: | FLUIDAC or OEM |
| সাক্ষ্যদান: | ISO9001 |
| মডেল নম্বার: | QTY-20 |
| ন্যূনতম চাহিদার পরিমাণ: | 5 টুকরা |
|---|---|
| মূল্য: | USD3-- |
| প্যাকেজিং বিবরণ: | বাক্স, শক্ত কাগজ, কাঠের কেস, প্যালেট |
| ডেলিভারি সময়: | অর্থপ্রদান বা আমানত পাওয়ার পর 20 দিনের মধ্যে |
| পরিশোধের শর্ত: | টিটি অ্যাডভান্স/30% ডিপোজিট, 70% কপি বিল অফলেডিং, ওয়েস্টার্ন ইউনিয়ন, পেপাল |
| যোগানের ক্ষমতা: | প্রতি মাসে 20000 পিস |
| পরিস্রাবণ সূক্ষ্মতা: | 50µ | কাজের চাপ: | 0.05~0.85MPa |
|---|---|---|---|
| কাজ তাপমাত্রা: | 5~60℃ | পোর্ট সাইজ: | G1/4”,G3/8”,G1/2”,G3/4”,G1”,G1-1/4”,G1-1/2”,G2” |
| উপাদান: | অ্যালুমিনিয়াম ডাই-কাস্টিং বডি উপাদান | মাউন্ট টাইপ: | পাইপ বসানো |
| পণ্যের নাম: | এয়ার রেগুলেটর | ওয়ার্কিং প্যাটার্ন: | পিস্টন টাইপ |
| বিশেষভাবে তুলে ধরা: | পরিমাণ সিরিজ বায়ুসংক্রান্ত বায়ু নিয়ন্ত্রক,0.85mpa বায়ুসংক্রান্ত বায়ু নিয়ন্ত্রক,0.85mpa উচ্চ চাপ বায়ু নিয়ন্ত্রক |
||

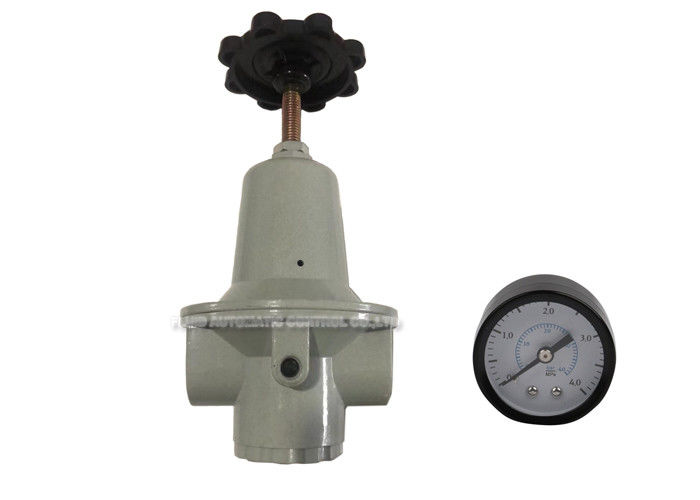

পাইপ লাইন বায়ুসংক্রান্ত সামঞ্জস্যযোগ্য পিস্টন এয়ার রেগুলেটর, এয়ার সোর্স ট্রিটমেন্ট পোর্ট সাইজ G2"
Q সিরিজের পাইপ লাইন এয়ার রেগুলেটর, এয়ার ফিল্টার এবং এয়ার লুব্রিকেটর বড় পোর্ট সাইজ 2” পর্যন্ত যেমন QTY-50 সহ G2” পোর্ট সাইজ হেভি ডিউটি
দ্রুত বিস্তারিত:
* অ্যালুমিনিয়াম ডাই-ঢালাই শরীরের উপাদান
* পিস্টন টাইপ সঙ্গে কাজ প্যাটার্ন
* পোর্ট সাইজ G1/4”,G3/8”,G1/2”,G3/4”,G1”,G1-1/4”,G1-1/2”,G2”
* চাপ পরিসীমা সামঞ্জস্যযোগ্য 0.05~0.85MPa
* ইনপুট বায়ু চাপ 1.0MPa
* ফিল্টার সূক্ষ্মতা 50Micron মান
* পাইপ লাইন অ্যাপ্লিকেশন, ভারী দায়িত্ব
* স্থিতিশীল নকশা, চাপ-প্রতিরোধ, দীর্ঘ সেবা জীবন চক্র
স্পেসিফিকেশন:
| কাজের মাধ্যম | সঙ্কুচিত বাতাস | |||||||||||||
| কাজের চাপ | 0.05~0.85MPa | |||||||||||||
| তাপমাত্রা পরিবেষ্টিত | 5~60℃ | |||||||||||||
| ওয়ার্কিং প্যাটার্ন | পিস্টন টাইপ | |||||||||||||
| শরীর উপাদান | অ্যালুমিনিয়াম খাদ | |||||||||||||
| এয়ার ইনলেট/আউটলেট পোর্ট সাইজ | G1/4"~G 2" | |||||||||||||
| উপচে পড়া | ওভারফ্লো সহ | |||||||||||||
বৈশিষ্ট্য:
1, কাজের মাধ্যম: বায়ু উৎস
2, শারীরিক উপাদান: অ্যালুমিনিয়াম ডাই-ঢালাই
3, ফিল্টার বাটি উপাদান: PC
4, ফিল্টার উপাদান উপাদান: পিতল বা প্লাস্টিক
5, সীল উপকরণ: NBR
6, কাজের চাপ: 0.05~ 0.85MPa
7, কাজের তাপমাত্রা: 5~60℃
8, পরিস্রাবণ সূক্ষ্মতা: 50µ
9, মাউন্ট টাইপ: পাইপ-লাইন মাউন্ট
10, রেগুলেটর টাইপ: পিস্টন টাইপ
11,পোর্টের আকার:G1/4”,G3/8”,G1/2”,G3/4”,G1”,G1-1/4”,G1-1/2”,G2”
মডেল
| পরিমাণ | 25 | |||||||||||||
| সিরিজ প্রেসার রেগুলেটর | DN SIZE | |||||||||||||
| 08:G1/4" 10:G3/8" 15:G1/2" 20:G3/4" 25:G1" 32:G1-1/4" 40:G1-1/2" 50:G2" | ||||||||||||||
মাত্রা:
| মডেল নাম্বার. | পোর্ট সাইজ | ক | খ | ডি | D1 | D2 | D3 | D4 | d | l0 | l1 | l2 | l3 | ই | Lmax |
| QTY-08 | জি 1/4 | 74 | 64 | φ80 | φ44 | φ60 | φ52 | φ60 | φ31 | 20 | 57 | 70 | 8 | 70 | 180 |
| QTY-10 | G3/8 | 74 | 64 | φ80 | φ44 | φ60 | φ52 | φ60 | φ31 | 20 | 57 | 70 | 8 | 70 | 180 |
| QTY-15 | জি 1/2 | 74 | 64 | φ80 | φ44 | φ60 | φ52 | φ60 | φ31 | 20 | 57 | 70 | 8 | 70 | 180 |
| QTY-20 | G3/4 | 106 | 105 | φ120 | φ60 | φ97 | φ52 | φ90 | φ45 | 30 | 77 | 108 | 9 | 85 | 240 |
| QTY-25 | জি 1 | 106 | 105 | φ120 | φ60 | φ97 | φ52 | φ90 | φ45 | 30 | 77 | 108 | 9 | 85 | 240 |
| QTY-32 | G11/4 | 133 | 100 | φ120 | φ64 | φ97 | φ52 | φ90 | φ63 | 40 | 110 | 108 | 9 | 95 | 275 |
| QTY-40 | জি 11/2 | 133 | 100 | φ120 | φ64 | φ97 | φ52 | φ90 | φ63 | 35 | 110 | 108 | 9 | 90 | 275 |
| QTY-50 | G2 | 133 | 100 | φ120 | φ64 | φ97 | φ52 | φ90 | φ63 | 35 | 110 | 108 | 9 | 90 | 275 |
যন্ত্রাংশের তালিকা
| প্রতীক নং। | অংশের নাম | উপাদান | পরিমাণ | |||
| 1 | ভালভ বডি | অ্যালুমিনিয়াম খাদ | 1 পিসিএস | |||
| 2 | নিচের ক্যাপ | অ্যালুমিনিয়াম খাদ | 1 পিসিএস | |||
| 3 | নীচের ক্যাপ ও-রিং | এনবিআর | 1 পিসিএস | |||
| 4 | ছোট বসন্ত | বসন্ত ইস্পাত | 1 পিসিএস | |||
| 5 | ইজেক্টর রড | ইস্পাত বৃত্তাকার বার | 1 পিসিএস | |||
| 6 | গ্যাসকেট | এনবিআর | 1 পিসিএস | |||
| 7 | বিগ স্প্রিং ইজেক্টর ক্যাপ | অ্যালুমিনিয়াম খাদ | 1 পিসিএস | |||
| 8 | ইজেক্টর ক্যাপ সিলিং | এনবিআর | 1 পিসিএস | |||
| 9 | ইজেক্টর ক্যাপ ও-রিং | এনবিআর | 1 পিসিএস | |||
| 10 | ট্যাবলেটিং | লোহার থালা | 1 পিসিএস | |||
| 11 | বড় বসন্ত | বসন্ত ইস্পাত | 1 পিসিএস | |||
| 12 | আপার ক্যাপ | অ্যালুমিনিয়াম খাদ | 1 পিসিএস | |||
| 13 | অ্যাডজাস্টিং রড | ইস্পাত গোল বার | 1 পিসিএস | |||
| 14 | বাদাম ফিক্সিং | ইস্পাত গোল বার | 1 পিসিএস | |||
| 15 | হ্যান্ডলার | প্লাস্টিক | 1 পিসিএস | |||
| 16 | পিস্টন | অ্যালুমিনিয়াম খাদ | 1 পিসিএস | |||
ফ্লো চার্ট:
এয়ার প্রিপারেশন ইকুইপমেন্ট ইউনিট, এয়ার সোর্স ট্রিটমেন্ট ইউনিট, পাইপ লাইন এয়ার সার্ভিস ইউনিট
